তথ্য ও যোগাযোগ প্রযুক্তি · তৃতীয়
১৭ । ময়মনসিংহ বোর্ড ২০২৫
ক. বুলিয়ান পূরক কী?
খ. 2 থেকে 4 লাইন ডিকোডার ব্যাখ্যা কর।
গ. উদ্দীপকে প্রদত্ত লজিক ফাংশনটির সত্যক সারণি তৈরি কর।
ঘ. শুধু NOR Gate দিয়ে উদ্দীপকে প্রদত্ত ফাংশনটির সরণীকৃত মানবাস্তবায়ন করে দেখাও
১৭ । নং প্রশ্নের উত্তর :
(ক) বুলিয়ান অ্যালজেবরায় যেকোনো চলকের মান 0 বা 1 হতে পারে। এ 0 এবং 1 কে একটি অপরটির বুলিয়ান পুরক বলা হয়।
(খ) 2 থেকে 4 ডিকোডারে দুটি ইনপুট লাইন থেকে চারটি আউটপুট লাইনের যে কোনো একটিতে 1 পাওয়া যায়। আউটপুট লাইনের যে কোনো একটিতে 1 এবং বাকি সবকয়টিতে 0 আউটপুট পাওয়া যায়। তবে কোন আউটপুট লাইনে 1 হবে, তা নির্ভর করে ইনপুটগুলোর মানের ওপর।
(গ) উদ্দীপকে প্রদত্ত ফাংশনটি হলো,
ফাংশনটির সত্যক সারণি নিম্নরূপ-

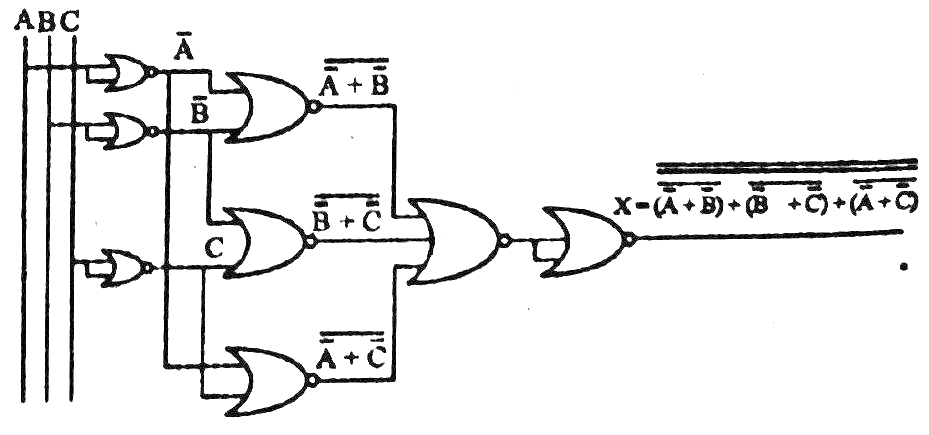

(ঘ) উদ্দীপকের প্রদত্ত ফাংশনটির সরলীকৃত মান শুধু NOR Gate দিয়ে নিচে বাস্তবায়ন করে দেখানো হলো-
